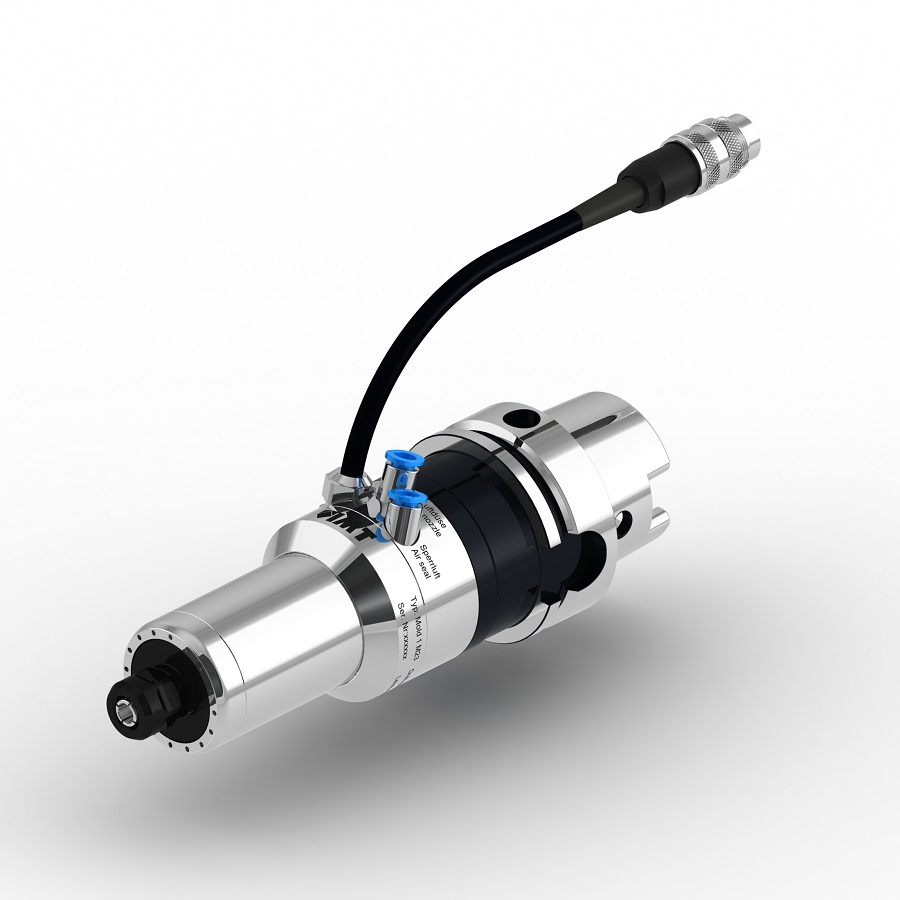

Firma IMT GmbH představuje nové vřeteno v řadě MOLD, které je náhradnou za MOLD 1 M8. Jeho výhodou je možnost chlazení vodou i vzduchem a upnutí na většinu CNC strojů.

imt

Technické parametry vřetene:
=========================

  • varianta motoru 33-15.2, synchronní
  • max. výkon 0,50 kW
  • výkon S6: 40% 0,38 kW
  • výkon S1: 100% 0,28 kW
  • ot. moment S6 40% 0,072 Nm
  • ot. moment S1 100% 0,052 Nm
  • max. počet otáček: do 50.000/min-1
  • hybridní keramická ložiska
  • dvojité uložení
  • plášt: z nerezové oceli, průměr 40/54,5 mm
  • manuální upínání
  • D10
  • rozsah upínání do 6 mm
  • kontrola teploty PT1000 - ložiska
  • závitová přípojka M16
  • labyrintové chlazení vzduchem
  • 16 trysek
  • ofuk vřetene D6mm
  • vzduchové trysky D6mm
  • kabelový vývod s 7-pólovou zástrčkou C91;
  • délka kabelu 0,2 m
  • váha: cca 1,4 kg
  • včetne upínacích klíčů



Mold1 M23 Strong D.pdf
Popular 3.51 MB
16. 6. 2021
